JT-LWGY型防腐型液體渦輪流量計傳感器是一種精密流量測量儀表，可測量液體的瞬時流量和累計體積總量，也可以對液體定量控制。該產品配備有衛生接頭的防腐型液體渦輪流量計傳感器可以應用于制藥行業。傳感器具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。傳感器適用于無纖維、顆粒等雜質的液體。
防腐型液體渦輪流量計如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，在訂貨中加以說明
防腐型液體渦輪流量計工作原理：
被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。
在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：:
→K=f / Q或K＝V / N
→f－流量信號頻率（Hz）；
→Q－體積流量（m³/h或L/h）；
→N－脈沖數；
→V－體積總量（m³/L）；
結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
防腐型液體渦輪流量計可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
LWGY型傳感器的型號和規格代號表
|
型號 |
規格代號 |
說明 |
||
|
LW |
渦輪流量儀表 |
|||
|
|
G |
傳感器 |
||
|
|
Q |
氣體 |
||
|
|
Y |
液體 |
||
|
公稱通徑 |
-2 |
2mm(管螺紋G3/8″) |
||
|
-4 |
4mm(管螺紋G1/2″) |
|||
|
-6 |
6mm(管螺紋G1/2″) |
|||
|
-10 |
10mm(管螺紋G1/2″) |
|||
|
-15 |
15mm(管螺紋G1″) |
|||
|
-25 |
25mm(管螺紋G11/4″) |
|||
|
-40 |
40mm(法蘭型) |
|||
|
-50 |
50mm(法蘭型) |
|||
|
-80 |
80mm(法蘭型) |
|||
|
-100 |
100mm(法蘭型) |
|||
|
-150 |
150mm(法蘭型) |
|||
|
-200 |
200mm(法蘭型或者插入式) |
|||
|
-250 |
250mm(法蘭型或者插入式) |
|||
|
-300 |
300mm(法蘭型或者插入式) |
|||
|
精度等級 |
A |
精度1％ |
||
|
B |
精度0.5％ |
|||
|
C |
精度0.2％ |
|||
|
信號輸出 |
M |
一體化液晶顯示并帶4~20mA電流輸出 |
||
|
J |
配套流量積算儀分體顯示 |
|||
|
S |
配套流量積算儀分體顯示并輸出4~20mA |
|||
|
I |
4~20mA電流輸出 |
|||
|
T |
一體化液晶顯示 |
|||
|
P |
脈沖輸出 |
|||
|
公稱壓力 |
C1 |
PN1.6MPa |
||
|
C2 |
PN2.5MPa |
|||
|
C3 |
PN4.0MPa |
|||
|
C4 |
PN6.3MPa |
|||
|
C5 |
PN16MPa |
|||
|
C6 |
PN25MPa |
|||
|
C7 |
PN40MPa |
|||
|
防爆要求 |
/NE |
不防爆 |
||
|
/EX |
防爆等級dⅡBT4 |
|||
|
溫度要求 |
/NE |
常溫 |
||
|
/HE |
120℃≥高溫≥150℃ |
|||
|
其它要求 |
/□ |
在訂貨時注明 |
||
|
|
儀表口徑
|
正常流量范圍（m3/h）
|
擴展流量范圍（m3/h）
|
常規耐受壓力（MPa）
|
特制耐壓等級（MPa）（法蘭連接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法蘭）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
|
三、主要技術參數:
★ 基本參數（見表一） ★ 準確度：1.0級、0.5級； ★ 使用條件： 1、 環境溫度：-20～+50℃； 2、 相對溫度：5%～95%； 3、 介質溫度：-20～+80℃； 4、 防爆等級：ibⅡBT4； ★ 介質壓力：1.0MPa； ★ 輸出方式：脈沖輸出或4～20mA兩線制； ★ 安裝方式：法蘭連接； ★ 傳輸距離：傳感器至顯示儀表的距離可達1km； |
|
|
|
防腐型渦輪流量傳感器(脈沖信號或4~20mA信號
|

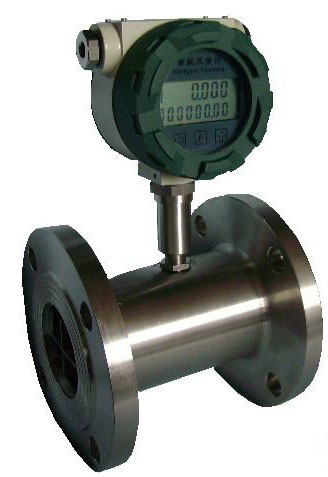

防腐型液體渦輪流量計
|
|
（表一）
|
|||||||||||||||||||||||||||||||||||||||||||||
|
