1 產品概述

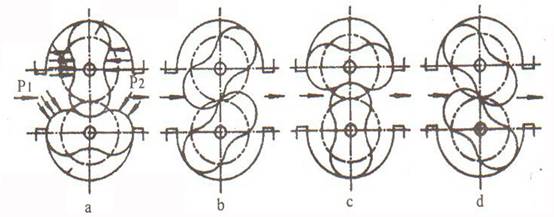

腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成?？涩F(xiàn)場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油機械、化工部門、電力部門、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。 2.工作原理當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。
3.主要零件材料組合
| 材料 零件 |
HPLL-AL |
HPLL-EL |
HPLL |
| 鑄鐵 |
鑄鋁 |
不銹鋼 |
鑄鋼 |
鑄鋁 |
不銹鋼 |
鑄鐵 |
鑄鐵 |
鑄鋁 |
不銹鋼 |
| 殼體 |
☆ |
|
|
☆ |
|
|
|
☆ |
|
|
| 轉子 |
|
☆ |
|
|
☆ |
|
|
☆ |
|
|
| 蓋板 |
☆ |
|
|
|
|
|
☆ |
|
☆ |
|
| 轉子軸 |
|
|
☆ |
|
|
☆ |
|
|
|
☆ |
| 軸承 |
|
|
☆ |
|
|
☆ |
|
|
|
☆ |

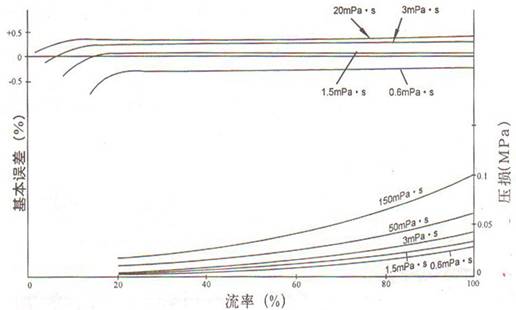

4.性能和壓力損失曲線
5.腰輪流量計技術參數 ① 公稱壓力（MPa）:0.6、1.0、1.6、2.5、4.0 ② 工作溫度：（℃）：-10~60 ③ 精度等級：0.5、0.2 ④ 流量范圍：（m3/h）
| 公稱通徑 DN |
液體粘度 3.0~150mpa.s |
液體粘度 3.0~150mpa.s |
液體粘度 3.0~150mpa.s |
液體粘度 3.0~150mpa.s |
| 15 |
0.25~2.5 |
0.5~2.5 |
0.5~2.5 |
0.83~2.5 |
| 20 |
0.25~2.5 |
~2.5 |
0.5~2.5 |
0.83~2.5 |
| 25 |
0.6~6 |
1.2~6 |
1.2~6 |
2~6 |
| 40 |
1.6~16 |
3.2~16 |
3.2~16 |
5.3~16 |
| 50 |
2.5~25 |
5~25 |
5~25 |
8.3~25 |
| 80 |
6~60 |
12~60 |
12~60 |
20~60 |
| 80Ⅱ |
12~100 |
22~100 |
20~100 |
33.3~100 |
| 100 |
10~100 |
20~100 |
20~100 |
33.3~100 |
| 150 |
40~200 |
40~200 |
100~200 |
66.7~200 |
| 精度等級 |
0.5 |
0.2 |
6
. 外形及安裝尺寸
（1）鑄鐵型腰輪流量計外形尺寸
| 型號 |
L |
H |
I |
B |
D |
D1 |
n-d |
| HPLL-AL15.06 |
160 |
238 |
52 |
100*100 |
G11/4 |
|
|
| HPLL-AL20.06 |
160 |
238 |
52 |
100*100 |
90 |
65 |
|
| HPLL-AL25.06 |
180 |
260 |
68 |
120*120 |
G1/ |
|
|
| HPLL-AL40.1 |
240 |
290 |
88 |
170 |
150 |
110 |
4-17.52 |
| HPLL-AL50.1 |
265 |
305 |
97 |
190 |
165 |
125 |
4-C17.52 |
| HPLL-AL80.1 |
265 |
340 |
122 |
246 |
200 |
160 |
8-17.52 |
| HPLL-AL80Ⅱ.1 |
265 |
470 |
164 |
246 |
200 |
160 |
8-18 |
| HPLL-AL100.1 |
515 |
425 |
164 |
305 |
220 |
180 |
8-18 |
| HPLL-AL150.1 |
560 |
550 |
225 |
455 |
285 |
240 |
8-22 |
（2）鑄鋼型腰輪流量計外形尺寸
| 型號 |
L |
H |
I |
B |
D |
D1 |
n-d |
| HPLL-EL25.3 |
180 |
260 |
68 |
120*120 |
G11/4 |
|
|
| HPLL-AL40.4 |
300 |
290 |
88 |
170 |
150 |
110 |
4-18 |
| HPLL-AL50.4 |
360 |
315 |
103 |
276 |
165 |
125 |
4-18 |
| HPLL-AL80.4 |
360 |
348 |
128 |
254 |
200 |
160 |
4-18 |
| HPLL-AL100.3 |
540 |
435 |
174 |
330 |
235 |
190 |
4-22 |
| HPLL-AL150.3 |
560 |
552 |
227 |
455 |
300 |
250 |
4-26 |
（3）鑄鋁型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同 ■ 7.腰輪流量計的安裝使用 （1）流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致 （2）當被測液體含有氣體時，流量計前應安裝氣體分離器 （3）不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。 （4）流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。 （5）節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。 (6) 嚴禁使用掃線蒸汽通過流量計 （7）在連續使用部門，流量計需加旁通管道 （8）流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計 （9）嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計 （10）流量計在使用時流量大小不得超過技術要求。流量計正常工作在最大流量70~80%為優。 （11）被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
