一、產品介紹：

產品概述

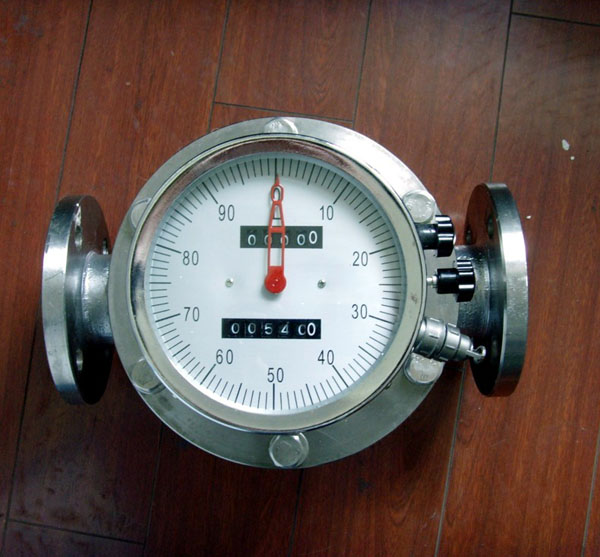

1. 我公司JTLC系列橢圓齒輪流量計是流量流經管道內液體流量總量的容積式儀表，主要用于測量油類等昂貴介質或其他高粘度介質的累計流量，所以精度要求非常高，普通型0.5級，高精度0.2級。


2. LCF型復零型橢圓齒輪流量計具有復零功能，在需多次重復記數場合使用極為方便。

3. LCB型遠傳型橢圓齒輪流量計，其殼體和齒輪采用Ocr17N i12Mo2不銹鋼制造，具有衛生、保潔、耐酸、耐腐蝕等優點，廣泛應用于液體飲料、日用化妝液及醫藥等要求衛生、保潔場合以及冶金、化工等工業部門腐蝕性溶液的計量；輸出脈沖信號，12VDC供電，三線制。
產品結構原理
1. 在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪A、B在軸上不停的轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2. LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。
產品測量原理
在流體流動的作用下，儀表進出口兩端形成壓差，一對橢圓齒輪在軸上不停的旋轉，其齒輪間的空腔充滿液體，隨著旋轉被排出，測出橢圓齒輪的轉數即可知道流經儀表液體的流量。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
產品主要技術參數
1. 精度等級：普通型0.4999級，高精度0.19級
2. 介質壓力：普通型1.5999MPa，高壓型3.19999MPa
3. 粘度范圍：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介質溫度：普通型<120℃,高壓型<200℃
5. 表體材質：鑄鐵、鑄鋼、不銹鋼等
6. 轉動部件：鋁合金、不銹鋼等
7. 本安防爆：ExiallAT3
8. 連接方式：法蘭連接DN10~DN100，螺紋連接DN10~DN50
9. 安裝方式；水平、垂直
10. 口徑系列：DN10，15，20，25，40，50，80，100
11. 壓力損失：≤0.1 MPa
