一  概述

楔形(式)流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流、粘附、沉淀。楔形(式)流量計可用于粘滯性液體的流量測量，黏度可高達500mPa•S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。

二  工作原理

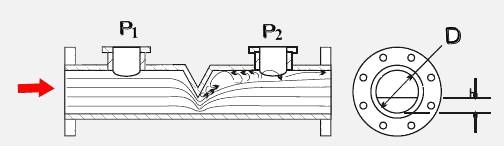

楔形(式)流量計的基本流量方程式來自于帕努利原理（能量守衡和連續方程），通過楔塊產生差壓，該差壓正比于質量或體積流量。用不同的高度H與管道內徑ID的比（楔比H/ID）來確定不同的流量測量范圍，楔式流量計可以應用于最困難的流量測量，并保證精確可靠的測量結果。

流量方程

Qv:體積流量（m3/s）

 ε：可膨脹系數

m:節流面積比

D:管道內徑

C:流出系數

ρ：被測介質密度（Kg/m3）

ΔP:差壓

三  特點

1. 可用于粘滯性液體的流量測量，黏度可高達500mPa·S，如燃油、渣油及重油等。

2. 適用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量。

3. 混相流型楔形流量計可用于泥漿、煤水懸浮液、煤焦油、懸濁液等液固兩相流。

4. 雷諾數使用范圍寬廣，可適用于極低的雷諾數（ReD=300），而雷諾數上限可達106以上，因此亦可用于氣體、蒸汽之類流體的流量測量。

 5. 差壓信號穩定可靠，測量精度高，重復性好，壓力損失低。

 6. 抗磨損免維護（無可動部件）。

 7. 整體結構形式無可動部件，使用壽命長。

 8. 安裝方便，免于維護。

 9. 雙向流量測量。

 10. 具有最小的直管段要求：上游5倍管道直徑，下游2倍管道直徑。

 四  技術參數指標

1、 精度：±1.0%讀數（標定）、±1.5%

2、 重復性：±0.2%讀數

3、 公稱通徑： 25 mm～800 mm

4、 工作溫度： -200℃～+530℃

5、 公稱壓力：- 0.1 MPa～42 MPa

6、 楔形比：0.2  0.3  0.4  0.5

7、 量程比：10：1

8、 低雷諾數測量（最低為ReD=300）

9、 參照標準：GB/T2624-2006、  JJG640-94及流量測量節流裝置設計手冊

10. 連接方式：法蘭連接、焊接、螺紋連接

五  結構形式

楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構

對 夾 式

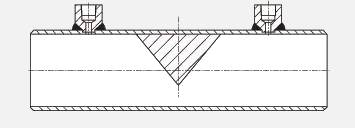

焊 接 式

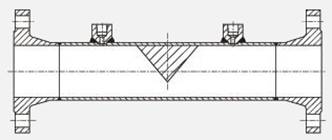

法蘭連接

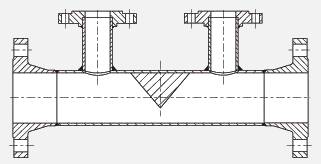

法蘭連接法蘭取壓

一體化安裝

六  安裝注意事項

1、 一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移；

2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表

3、 水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零楔形流量計上游側最小直管段

如下表
