JT-CSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。

項目		性能/參數
測量主機	準確度	1.0 %
	重復性	0.2%
	流速范圍	0-64m/s
	測量周期	500mS (每秒2次，每個周期采集128組數據)
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)
	輸出	電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
	其它功能	自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動)； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。
	工作電流	50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
	備用電池	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
	工作時間	連續
	版 本 號	UFT12	UFT13	UFT14	UFT15
	電  源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～800mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器
	插入式	測量管道材質不限(不停產安裝)適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。
	防護等級	IP68(可浸水工作)
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm～6000mm(π型管段式內徑可小至2毫米)
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質	種 類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
	濁 度	≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
	溫 度	-40℃～160℃
	流 向	可對正反向流量分別計量，并可計量?jī)袅髁俊?/p>

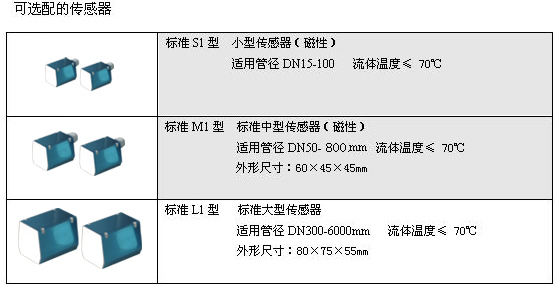

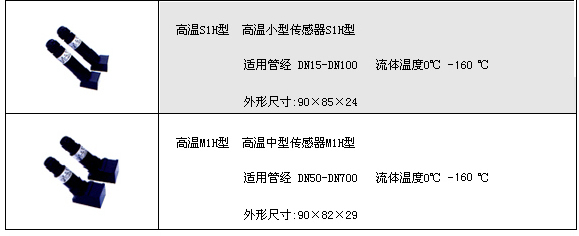

可選配的傳感器

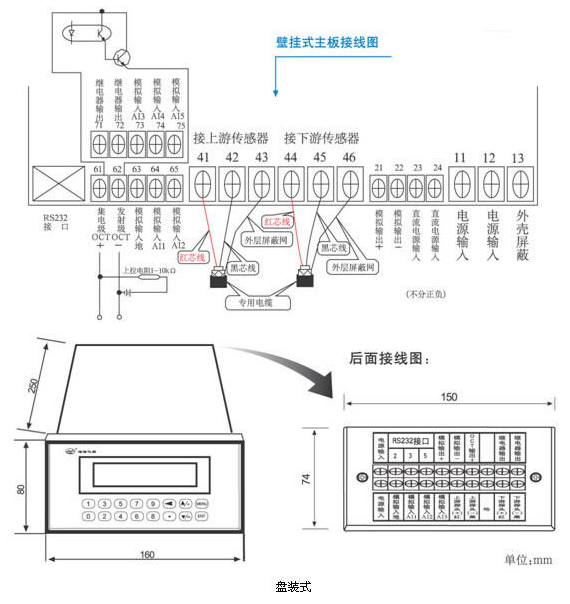

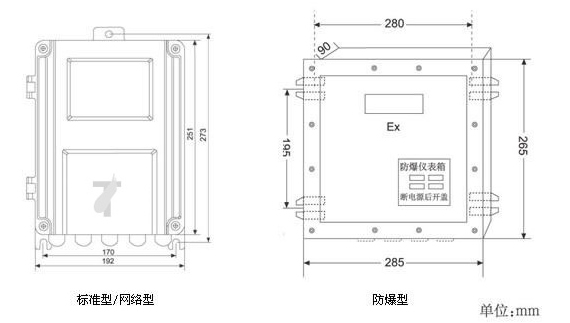

外形尺寸與接線圖
