屏蔽信號線是在導線的外部包裹一層屏蔽層，起到抗干擾的作用，一般屏蔽層為編織銅網或銅泊（鋁），屏蔽層在使用時需要接地，從而將外來的干擾信號被該層導入大地，避免干擾信號進入內層導體干攏同時降低傳輸信號的損耗。
屏蔽信號線適用于交流額定電壓450/750V及以下動力用電器，儀器儀表及電信設備等。
本產品執行標準：GB4343-85 http://www.lcrbsl.com/
● 型號及名稱
RVV—銅芯聚氟乙烯絕緣，聚氯乙烯護套圓型連接軟電線。
RVVB—銅芯聚氯乙烯絕緣、聚氯乙烯護套平型連接軟電線。
RVV—105℃-銅芯耐熱105℃聚氯乙烯絕緣，聚氯乙烯護套圓型連接軟電線。
RVP-105℃-銅芯耐熱105℃聚氯乙烯絕緣，屏蔽軟電線（纜）。
RVVP-105℃-銅芯耐熱105℃聚氯乙烯絕緣，屏蔽聚氯乙烯護套軟電線（纜）。
RVVB-105℃-銅芯耐熱105℃聚氯乙烯絕緣，聚氯乙烯護套平型連接軟電線。
●使用特性
交流額定電壓：300/500V及以下。
電線長期允許工作溫度：http://www.lcrbsl.com/
-25～70℃
-25～105℃
電線的安裝溫度：不低于-15℃

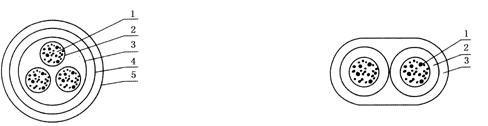

●產品結構圖
.png)
●規格尺寸參考數據（代表規格）
RVV RVVB 300/500V
| 序號 | 芯數×標稱截面 （mm2) |
線芯結構 | 電線參考數據 |
直流電阻 |
||
| 根數/單根 直徑 （mm) |
標稱外徑 （mm) |
最大外徑 |
重量 （kg-km) |
|||
| 1 | 2×0.75 | 42/0.15 | 6.6 | 7.6 | 46.00 | 26.0 |
| 2 | 2×0.75 | 42/0.15 | 4.2×6.6 | 5.0×7.6 | 43.44 | 26.0 |
| 3 | 2×1.0 | 32/0.20 | 7.1 | 7.8 | 55.66 | 19.5 |
| 4 | 2×1.5 | 48/0.20 | 8.1 | 8.8 | 73.43 | 13.3 |
| 5 | 2×2.5 | 48/0.20 | 9.8 | 11.0 | 110.80 | 7.89 |
| 6 | 3×0.75 | 42/0.15 | 7.2 | 8.0 | 62.76 | 26 |
| 7 | 3×1.0 | 32/0.20 | 7.5 | 8.4 | 72.39 | 19.5 |
| 8 | 3×1.5 | 48/0.20 | 8.9 | 9.6 | 101.53 | 13.3 |
| 9 | 3×2.5 | 77/0.20 | 10.7 | 11.5 | 154.35 | 7.89 |
| 10 | 4×0.75 | 42/0.15 | 7.8 | 8.6 | 77.59 | 26 |
| 11 | 4×1.0 | 32/0.20 | 8.4 | 9.2 | 61.23 | 19.5 |
| 12 | 4×1.5 | 48/0.20 | 9.9 | 11.0 | 130.94 | 13.3 |
| 13 | 4×2.5 | 77/0.20 | 11.6 | 12.5 | 192.48 | 7.89 |
| 14 | 5×0.75 | 42/0.15 | 8.7 | 9.4 | 96.48 | 26.0 |
| 15 | 5×1.0 | 32/0.20 | 9.1 | 11.0 | 112.29 | 19.5 |
| 16 | 5×1.5 | 48/0.20 | 11.0 | 12.0 | 164.25 | 13.3 |
| 17 | 5×2.5 | 77/0.20 | 12.9 | 14.0 | 239.05 | 7.89 |
