氫氣流量計如何選型？測量氫氣流量選什么流量計合適？測量氫氣流量注意事項是什么？
JT-LUGB系列氫氣流量計(渦街流量計)主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。氫氣流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。
一、氫氣流量計原理

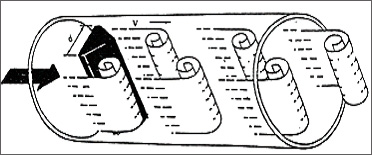

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

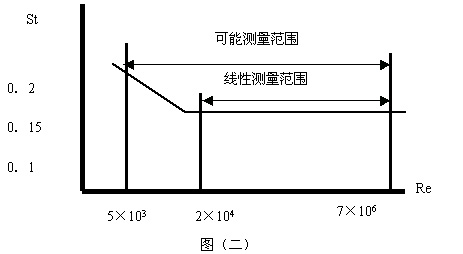

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。
|
公稱通徑
|
15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
|
|
公稱壓力(MPa)
|
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
|
|
介質溫度(℃)
|
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450(協議訂貨)
|
|
本體材料
|
1Cr18Ni9Ti，(其它材料協議供貨)
|
|
允許振動加速度
|
壓電式:0.2g 電容式:1.0～2.0g
|
|
精確度
|
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
|
|
范圍度
|
1：6～1：30
|
|
供電電壓
|
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
|
|
輸出信號
|
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
|
|
壓力損失系數
|
符合JB/T9249標準 Cd≤2.4
|
|
防爆標志
|
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
|
|
防護等級
|
普通型IP65 潛水型 IP68
|
|
環境條件
|
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
|
|
適用介質
|
氣體、液體、蒸汽
|
|
傳輸距離
|
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
|
三、氫氣流量計特點：
氫氣流量計可在很寬的流量范圍內精確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜最長10米。
量程比寬達20:1。
儀表整體結構設計合理，動態測量范圍寬，壓力損失小。
表體采用不銹鋼材質，可適用于腐蝕性介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
四、氫氣流量計選型
1.參比條件下渦街流量傳感器工況流量范圍表
1)．氣體：常溫常壓空氣，t=20℃，P=0.1MPa(絕壓)，ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2)．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
為了能讓金屬管浮子流量計正常工作且能達到一定的測量精度，在安裝流量計時要注意以下幾點： 1、金屬管浮子流量計必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°； 2、為了方便檢修和更換流量計、清洗測量管道，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥； 3、金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應有250mm直管段； 4、如果介質中含有鐵磁性物質，應安裝磁過濾器；如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器； 5、當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作； 6、為了避免由于管道引起的流量計變形，工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行，管道支撐以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游： 7、測量氣體時，如果氣體在流量計的出口直接排放大氣，則應在儀表的出口安裝閥門，否則將會在浮子處產生氣壓降而引起數據失真。 8、安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形； 9、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命 氫氣流量計如何選型？http://www.lcrbsl.com/ 五、安裝注意事項
