電磁流量計要經過五項檢測才算合格，哪究竟是哪五項呢？今天我們就和大家談?wù)勲姶帕髁坑?jì)出廠前的檢定。
一、電極的極化電壓測量
極化電壓大小決定于電極材料的"電極電位"和液體的性質，測量值可能在幾mV至幾百mV之間。因?yàn)閷?shí)際上運行中兩電極被污染情況不可能完全相同對稱，于是兩電極上的電壓形成了不對稱的共模電壓。不對稱的共模電壓就成為差模信號，造成零點偏移。
電極與液體間極化電壓將有助于判斷零點不穩或輸出晃動的故障是否由于電極被污染或覆蓋所引起的。用數字式萬用表2V直流檔，分別測兩電極與地之間的極化電壓(電磁流量計可以不停電測，也可停電測)。
二、信號電纜干擾的測定
為判斷零點變動是否由于受信號電纜干擾電勢影響，需測定干擾大體范圍和對電磁流量計的影響程度。信號電纜受外界靜電感應和電磁感應干擾會使電磁流量計零點變動。
三、測定有無接地電位
電磁流量汁在正常使用過程中，如傳感器附近電(力)機狀態變化(如漏電)，接地電位會產生變化而引起零點變動。檢查是否有這方面影響，可將轉換器工作接地C端子與保護接地G端子短路，以零點(或指示值)變動判斷有否接地電位。
四、電極接觸電阻測量 測出的電極對地電阻與原測量值比較有以下不同趨向： 用萬用表測量時注意以下各點：
(1)兩電極阻不平衡值增加(即差值增加)，
(2)電阻值增加，
(3)電阻值減少。
這三種跡象可分別判斷以下幾種可能故障原因：
(1)電極部位有一只電極絕緣有較大下降，
(2)電極表面絕緣層覆蓋，
(3)電極表面和襯里表面附著導電沉積層。
以上幾種故障可能性，亦可作為預測產生故障的前兆。
(1)電阻值應在測棒接觸端子的瞬間讀取指針偏傳最大值，測量值應以最初一次所得為準。如重新測量因極化作用所測各值足不一致的；
(2)測兩電極阻值時，接地端測棒極性必須相同，即用電表同-一根測棒，正極棒接電極，負極棒接地。
(3)測量要用同一型號萬用表，并用同一量程，常用1.5V電池工作范圍的測量檔，如：×lkn檔。
五、管道雜散電流流向判別
有時侯為尋找管道雜散的干擾源在流量傳感器上游還足在下游，以縮小搜索范圍，設法減小或消除雜散電流干擾影響。

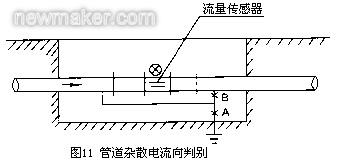

以上文第八節案例12(第24頁)為例說明具體做法。如圖11所示，與管道電氣絕緣的流量傳感器上下游跨接導線和接地線的A、B兩點，分別接入電流表。在A點測得電流為60mAAC，B點電流為零，說明干擾源頭在流量傳感器的上游。
本文 由 捷特儀表 提供http://www.lcrbsl.com/
