電磁流量計幾種安裝形式詳解

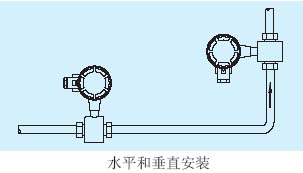

水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。
安裝電磁流量計傳感器安裝要注意以下幾個問題：
一、安裝場所普通電磁流量傳感器的外殼防護等級為IP65（GB4208規定的防塵防濺水級），對安裝場所的要求是：
1）測量混合相流體時，應選擇不會引起相分離的場所；
2）選擇測量管內不會出現負壓的場所；
3）避免安裝在電動機、變壓器等強電設備附近，以免引起電磁場干擾；
4）避免安裝在周圍有強腐蝕性氣體的場
所；
5）環境溫度一般應在-25~60℃范圍內，盡可能避免陽光直射；
6）安裝在無振動或振動小的場所。如果振動過大，則應在傳感器前后的管道加固定支撐。
7）環境相對濕度一般應在10%~90%的范圍內；
8）避免安裝在能被雨水直淋或被水浸沒的場所。如果傳感器的外殼防護等級為IP67（防塵防浸水級）或IP68（防塵防潛水級），則最后兩項可以不作要求。
二、直管段長度電磁流量計對表前直管段長度的要求比較低。一般，對于90°彎頭、T形三通、異徑管、全開閥門等流動阻力件，離傳感器電極軸中心線（不是傳感器進口端面）應有3-5D的直管段長度；對于不同開度的閥門，則要求有10D的直管段長度；傳感器后一般應有2D的直管段長度。當閥門不能全開時，如果使閥門截流方向與傳感器電極軸成45°安裝，可大大減小附加誤差。
三、安裝位置和流動方向電磁流量傳感器可以水平、垂直或傾斜安裝。水平安裝時，傳感器電極軸必須水平放置。
這樣可以防止由于流體所夾帶的氣泡而產生的電極短時間絕緣；也可防止電極被流體中沉積物覆蓋。不應將傳感器安裝在最高點，以免有氣體積聚，安裝在管系最高處，為不良的安裝位置，應予以避免。
垂直安裝時，應使流動方向向上，這樣可使無流量或流量很小時，流體中所夾帶的較重的固體顆粒下沉，而較輕的脂肪類物質上升離開傳感器電極區。測量泥漿、礦漿等液固二相流時，垂直安裝可以避免固相覺沉淀和傳感器襯里不均勻磨損。在一向下管道出口處，為不良的安裝位置，應予以避免。
傳感器安裝處應具有一定背壓，傳感器出口直接排空易造成測量管內液體非滿管，為不良的安裝位置，應予以避免。
為了防止傳感器內產生負壓，傳感器應安裝在泵的后面，而不應安裝在泵的前面。
四、安裝旁路管為了便于液流靜止時檢查和調整零點，中小管徑應盡可能安裝旁路管。在測量含有沉淀物流體時，應考慮便于清洗傳感器的安裝方式。
五、接地為了使測量準確和電極不會發生電流腐蝕，電磁流量傳感器必須單獨接地，并使傳感器和流體大約處于相同電位。分離型電磁流量計，原則上接地應在傳感器側，轉換器接地應在同一接地點，在大多數情況下，傳感器的內裝參比電極或金屬管能確保所許的電位平衡。因此，可以通過內裝的參比電極和金屬管將管中流體接地，將傳感器的接地片與接地線相連。
如果傳感器安裝于帶陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用粗銅線繞過傳感器跨接在管道的兩法蘭上，使陰極保護電流與傳感器之間。
電磁流量計在安裝或運行期間流量顯示負值這也算是正?，F(xiàn)象了，重新安裝。傳感器沒按流向標識安裝，造成測量方向相反。出現了就故障肯定也會有解決的方法的，所以這個不用很擔心的。
測量管道空管或沒充滿管，有氣體存在。這時流量計會顯示負數或流量值忽大忽小。傳感器信號線接反，由于電磁流量計有正反向流量測量功能，顯示反向流量。將信號線調換。讓管道內充滿被測介質，使流量計具備測量條件。
電磁流量計幾種安裝形式詳解由捷特儀表 整理發表http://www.lcrbsl.com/
確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。
如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

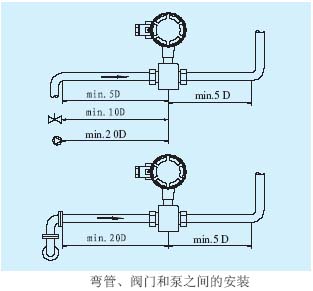

彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
.jpg)
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。

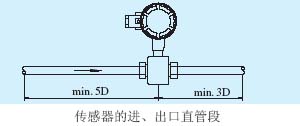

傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D（D為傳感器公稱口徑）。
插入式進口直管段應≥ 20 D ， 出口直管段≥7D（D為傳感器公稱口徑）。

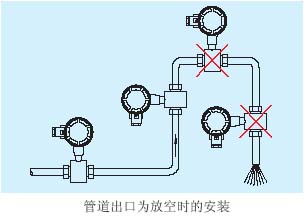

管道出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。
傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
