一、用途
W330手持式溫度測溫儀是專業為冶煉、鑄造等行業熔煉過程快速測量熔融金屬溫度而研制的高精度專用儀表。
該儀表以高性能單片微機為核心、采用高精度測量傳感器件、并采取多種智能化處理技術，以確保儀表長期穩定工作。提高了儀表的抗干擾能力。
該儀表與相適應的熱電偶配套可在多種熔煉場合進行精密快速測溫。

二、特點
W330手提式熔煉測溫儀采用測溫儀與測溫槍一體化設計，根據熔煉測溫現場工作環境惡劣、溫度高等特點，采用耐震且高亮度的LED數碼管顯示、全金屬外殼設計，故更為耐用。
本儀表具有:
1、溫度測成時溫度值自動保持功能。
2、燈光、蜂鳴聲同步提示測溫結束（提起測試槍）功能。
3、斷偶、超量程、電源欠壓等報警功能。
4、電源采用鎳氫可充電電池（一次充電后一般可測溫上千次）。
5、打開電源，當無信號輸入2分鐘后，自動斷開電源功能。
本儀器同機可配用5種熱電偶。
本儀表由于采用了最新的抗干擾措施，故具有極好的抗干擾能力。中頻爐通電熔煉時無須斷電，便可在爐內進行測溫。
三、技術性能指標

1. 測量范圍和測量精度：

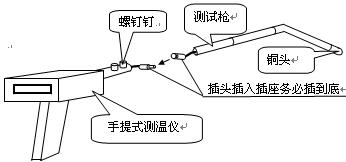

1. 測試槍的安裝：
   打開包裝箱，取出測試槍三節，用手握定銅頭段，依次逐段旋接而成，避免扭動補償導線而斷焊，旋緊后應無晃動感。


便攜式測溫儀與手持式測溫儀應用介紹 來源http://www.lcrbsl.com/

        （鑒于本儀器通用性極強，適用范圍廣泛，僅需以下報告中僅以體溫計為例）

A．使用熱電偶儀器測量，利用儀器兩電極材料不同，在不同溫度下量觸點溫      度不同，電勢不同原理制成。

B．   使用熱電阻，利用大多數金屬導體電阻隨溫度變化而產生變化這一原理制成。

C．   利用集成溫度傳感器，把溫敏晶體管和外圍電路集成到一塊電路板上，外接顯示裝置，將測得信號轉換為溫度輸出。

D．使用半導體熱敏電阻，利用其溫度特性曲線，制作成溫度開關，通過對溫度測試電路得控制達到檢測目的。

          A方案 從資料上可以查得，熱電偶使用范圍主要在工業上，測試1000℃左右的高溫尤其準確。同時，熱電偶的冷端補償難度較大。如果使用某些合金材料，可能會增加成本。

          B方案 在性能上，熱電阻的線性度很好，在低溫測量中測試較為精確，但是由于金屬電阻本身的阻值很小，導線電阻不可忽略，需要使用電橋接法。

                 金屬活動性也決定了熱電阻不適合在潮濕的環境下工作，且不耐腐蝕。

          C方案 溫度的測試會很準確，但是由于采用集成裝置，成本的因素不得不考慮，

                 和紅外線裝置相同，由于使用的場合不需要很精確的測量，其性價比值得商榷。

          D方案 結構簡單，體積小，電阻溫度系數大，靈敏度較高，電阻率高，熱慣性小，適于動態測量，制造簡單，使用壽命較長。但是由于線性度差需要進行線性度修正。

          最后，經過小組成員討論，決定采用第四種方案，即使用熱敏電阻測量溫度。

（t）可以通過調整網絡中的，R ，R ，R 來進行調整。為了提高其精度，可以利用計算機輔助進行。

設計目的：去年的SARS橫行時，政府為了控制疫情擴散，采取隔離措施、而從一班人群中隔離出SARS患者的最初一步是通過體溫測量。上海交大為了防止疫情在校內蔓延，為每位同學分發了一個水銀體溫計。在使用中盡管測試較為準確，但是時間較長，需要5分鐘左右；并且由于是玻璃管溫度計，內裝水銀，如果玻璃管破碎，易造成重金屬汞污染，影響學生健康。同時在火車站等人員流動頻繁處設有固定紅外線測溫裝置，但是由于體積較大，移動不便，且成本較高。為此，本組設計便攜式溫度計，既能較準確得測量溫度，成本又不至于很高，有較高的性價比，適用于醫療衛生團體作應急使用。

設計方案：根據以上設計要求，小組成員提出了以下幾套初步方案：

方案選擇：在總結討論以及參閱網絡資料，相關圖書后，對方案進行評價：

理論分析：眾所周知，半導體材料有許多性能參數與溫度有密切的關系，在一般電路應用中，會導致電路工作性能的不穩定。然而，在測試中就要利用這些特性，實現對溫度的檢測，控制，和補償。當然還要解決方案中線性度修正問題。修正線性度，原則上可以采用計算機根據元件特性處理實際數據后給出真實數據，此種方法由于需要計算機或者帶有微機的測量系統支持，會使成本升高。因此，決定選用線性化網絡的方法。其具體內容是利用包含有熱敏電阻的電阻網絡代替單個的熱敏電阻（如下圖），而其網絡特性R
