電磁流量計的基本工作原理及計算公式

電磁流量計(electromagnetic flowmeter，簡稱EMF)是基于電磁感應定律工作的流量計，它能測量具有一定電導率的液體的體積流量。由于具有壓力損失小、可測量臟污、腐蝕性介質及懸濁性液固兩相流流量等獨特優點，現已廣泛應用于酸、堿、鹽等腐蝕性介質，化工、冶金、礦山、造紙、食品、醫藥等工業部門的泥漿、紙漿、礦漿等臟污介質的流量測量。所以正確選擇電磁流量計廠家也是很重要的。

電磁流量計根據法拉第電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端將產生感應電動勢，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的有效長度及導體垂直于磁場的運動速度成正比。

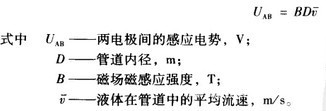

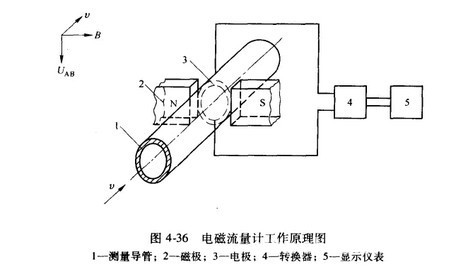

與此相似，如果在磁感應強度為B的均勻磁場中，垂直于磁場方向有一個直徑為D的管道，如圖4-36所示。管道由不導磁材料制成，管道內表面襯掛絕緣襯里。當導電的液體在導管中流動時，導電液體切割磁力線，于是在和磁場及液體流動方向垂直的方向上產生感應電動勢，三者的方向如圖4-36所示。如果在管道截面上安裝一對電極，則兩電極間將產生感應電勢UAB，即
