金屬轉子流量計在氧氣測量中的應用案例

金屬轉子流量計測量氣體時，以標準狀態（20℃，絕壓0.1013MPa）下空氣標注刻度，所以，當對氧氣進行流量測量時，應將其流量范圍換算成標準狀態下空氣流量，然后根據換算后的流量范圍對照江蘇華儀測控金屬轉子流量計的標準刻度進行選型。

下面以某機械廠鉚焊車間氧氣用量為例，客戶提供參數如下：

管徑：￠70*5，最大用氧量110m3/h，最小用氧量10m3/h，工作壓力1.3MPa，工作溫度30℃，當?shù)仄骄髿鈮?.1MPa。

我們計算如下：

1、 氧氣的密度

標況下ρ20=1.331kg/m3

工況下ρ1=ρ20*（P1T20/PNT1Z）=1.331*｛(1.3+0.1)*(273.15+20)/[0.1013*(273.15+30)*0.992]｝=17.93kg/m3

2、 實際流量：

QS=Q20ρ20/ρ

QSmax=Q20maxρ20/ρ1=110*1.331/17.93=8.166

QSmin=Q20minρ20/ρ1=10*1.331/17.93=0.742

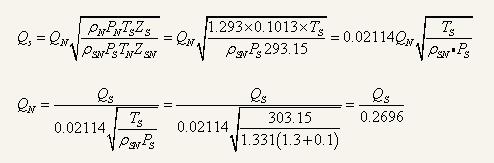

3、 由金屬轉子流量計實際使用流體狀況下的流量修正公式：

QNmax=QSmax/0.2696=8.166/0.2696=30.29

QNmin=QSmax/0.2696=0.742/0.2696=2.75

式中：ZS(ZSN)為被測氣體在標準狀態（工作狀態）下壓縮系數（一般情況ZS≈ZSN）；Qs為工況下氧氣的實際流量；QN為標況下空氣的實際流量；ρN為標況下空氣的密度（1.293kg/m3）；PN為標準大氣壓；TN為標準溫度293.15K；ρSN為標況下氧氣的密度（即ρ20）；PS為氧氣實際工作壓力（即P1）；TS為氧氣實際工作溫度（即T1）。
