內藏式孔板流量計和標準孔板的區別

發布時間：2014-3-12 9:12:46

孔板流量計：將標準孔板與多參量差壓變送器（或差壓變送一體化孔板流量計、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。

普通孔板一般是孔板片＋取壓法蘭，內藏式孔板是指孔板片＋取壓法蘭＋直管段，一般用于小口徑的管線。一體化孔板是變送器和孔板一體化出廠。

內藏孔板一般都是小口徑管道上安裝,由于管道口徑小,孔板安裝不方便,所以可以采用內藏式,他是焊接在管道內壁上的.一體化孔板是把孔板和變送器連成一體,這樣取壓管會比較短,安裝緊湊節省空間.
內藏孔板是裝在變送器內部的一個小孔板，一體化是將變送器和孔板用內部管路進行引壓連接，內藏的精度低，而一體化精度高。

內藏孔板與變送器一體，不需要一次閥和導壓管。

內藏孔板流量計的結構是將一個小孔板裝在差壓變送器內(一般是在差壓變送器引壓口處安裝)以便于側量小流量。對液體體積流量.最低可測量到0.015 L/min;對氣體可測到0.415 L/min.
內藏孔板一般都是小口徑管道上安裝,由于管道口徑小,孔板安裝不方便,所以可以采用內藏式,他是焊接在管道內壁上的.而一體化孔板是把孔板和變送器連成一體,這樣取壓管會比較短,安裝緊湊節省空間.

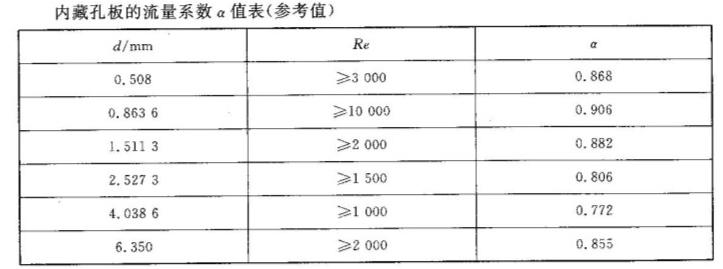

在圖2-45中.流體流經差壓變送器的高壓室后，孔板后，壓力降低，在孔板后有一支路孔板后的低壓傳給差壓變送器的低壓室使膜盒感受孔板前后的壓差而動作。內孔板直徑d一般為0. 5-6 mm，下表所示內孔板流量計的流量系數a值與R。和孔直徑計算的雷諾數的數值。

內孔板的測量準確度為士3%.
