皂膜流量計的使用方法圖解

1）將柱出口與檢測器相連，在皂膜流量計內裝入適量皂液。使液面恰好處于支管口的中線處，用膠管將其與載氣相連。
9 M, l; m* q2 e+ \3 W* E（2）開啟載氣，調節載氣壓力至需要值。一分鐘后輕捏膠頭，使皂液上升封住支管即會產生一個皂膜。4 c5 i7 M/ @0 n' F

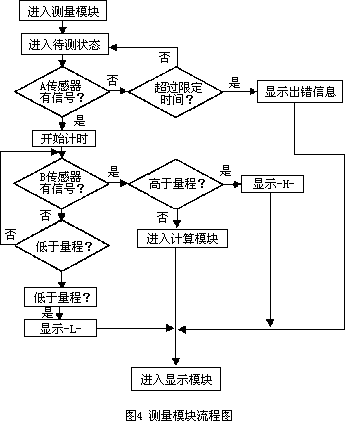

（3）用秒表記下皂膜通過一定體積所需的時間，換算成以mL/min為單位的載氣流速。' r& _% K8 A0 A! t- z0 A' {$ q
+ n! o4 ]9 c  d7 D* J0 q* j3 w
載氣流速是影響色譜分離的重要操作之一，必須經常測定。色譜儀上的轉子流量計，用以測量氣體體積流速，但轉子高度與流速并非簡單的線性關系，且與介質有關。故需用皂膜流量計加以校正。
+ D, K4 k/ ~* }$ {( ~' v
8 q( i5 i- I" M4 i/ U（1）視體積流速（F'CO）0 J4 d  F/ z$ w9 A. j

# ?1 n+ K+ K+ K6 W% E4 R) P+ f
用皂膜流量計在柱后直接測得的體積叫視體積流速。它不僅包括了載氣流速，且包括了當時條件下的飽和蒸汽流速。
8 a" s1 e" i- l- X$ Q
) e; k- Z5 l' n$ e; {6 m" I（2）實際體積流速（FCO）
9 N5 C( }/ L% K8 t. y& d8 h$ u5 x: i5 V

8 y+ \' X' f6 D7 B8 L" b) a: T
& e* h; w! c" l3 OPO：大氣壓，mmHg；PW：室溫下的飽和水蒸氣壓，mmHg  _; C* P) C. k! |
, C+ [, Y: \3 n# A
（3）校正體積流速（FC）' |# x& E1 ?- n" D$ z

4 o7 x' u, M9 D- z3 X: {# x由于氣體體積隨溫度變化，而柱溫又不同于室溫，故需作溫度校正。
4 V, K! R% J; Y+ x7 n* T' n  g1 u8 @: c
Pi：柱入口處載氣壓力；Po：柱出口處載氣壓力，計算時Pi、Po單位要相同
2 [4 Q  w& r/ e- \2 T# Z% P$ V% W) |! M
根據視體積流速，按下式可計算出實際體積流速, o: g. A8 ]* v7 ?! k3 J# l" ~
據下式求出在柱溫條件下載氣在柱中的校正體積流速
