渦街流量計安裝方式分為兩種，一種就是我們普通用的法蘭卡裝式，還有就是法蘭法蘭式的，在安裝時還是最好選擇卡裝式的比較方便，直接焊接在管道上面，法蘭法蘭式就是拆卸比較方便，價格也稍微高些。渦街流量計是運用管道內的流體中，安放一個非流線型旋渦發生體，使流體在發生體兩側交替地分離，釋放出兩串規則地交錯排列的旋渦，并且在一定范圍內旋渦分離頻率與流量成正比的原理。下面金湖捷特儀表就來介紹下渦街流量計的安裝方法
一、安裝渦街流量計環境要求：
1、盡量避開強與電磁設備、高頻設備、強開關電源設備安裝在一起，供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3、高濕環境和強腐蝕氣體環境經可能避開。若必須安裝，須有通風措施。
4、渦街流量計應該避免安裝在有強振動的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、最好安裝在室內，若要安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6、安裝點周圍應該留有較充裕的空間，以便對儀表安裝接線和定期維護。
二、管道安裝要求：

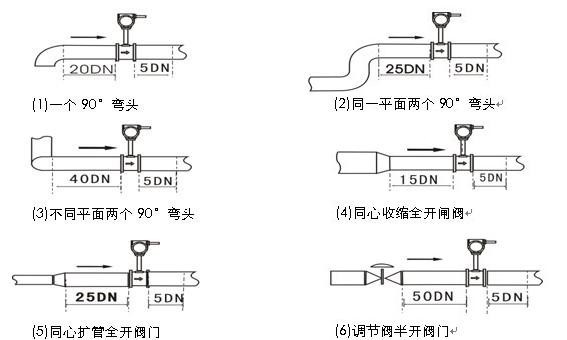

1、渦街流量計安裝點的上下游直管段必須安裝要求，否則會影響介質在管道中的流暢，影響測量精度。上下游直管段長度要求見圖

注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游10D處。
2、上、下游配管內徑大小應相同，如果有差異，管道內徑Dp與表體內徑Db,要滿足0.98Db≤Dp≤1.05Db上、下游管道必須與儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
3． 流量計與法蘭之間的密封墊，安裝時不能凸入管內，管道內徑應比表體內徑大1-2mm。
