新聞中心 < 王工教你利用公式計算孔板流量計差壓值
在孔板流量計選型時，首先根據基本參數選定，其次要計算出該流量計的差壓值，配合差壓變送器才稱之為一體化孔板流量計，差壓變送器輸出的是4～20mA的差壓電流，4mA對應差壓值為0，20mA對應變送器的最大差壓值某個差壓值對應差壓電流=（16/最大差壓值）* X + 4差壓電流輸入流量積算儀的流量值，王工教你利用公式計算孔板流量計差壓值：
舉例：
差壓變送器的量程是0～1000kpa ，流量計的量程是25～250m3/h
變送器輸出電流公式，差壓電流=16/1000*X+4,(△P=X)
1.變送器△P=0時，電流=4ma, 瞬時流量=250×√（4-4）/（20-4）=0 m3/h
(不帶溫壓補償，所以不用考慮補償系數)
2.變送器△P=10時，電流=4.16ma, 瞬時流量=250×√（4.16-4）/（20-4）=25 m3/h
3.變送器△P=89時，電流=5.424ma, 瞬時流量=250×√（5.424-4）/（20-4）=75 m3/h
4.變送器△P=1000時，電流=20ma, 瞬時流量=250×√（20-4）/（20-4）=250 m3/h

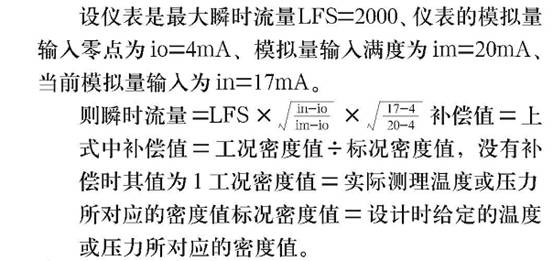

流量與差壓的關系:
流量=流量計滿量程*（√差壓值/差壓值滿量程）
