插入式超聲波流量計安裝調試步驟
一、數據輸入步驟：
（1）首先用盒尺量出被測管路的周長。
（2）打開儀表，接通電源，儀表顯示超聲波流量計版本號或菜單第一項內容。
（3）按菜單鍵，儀表顯示輸入菜單號碼=-------------；再按10儀表顯示輸入管道外周長，將用盒尺測量出的周長直接輸入。
例：周長為318mm，直接按3、1、8后按確認鍵。
（4）按▼/-鍵進入 1 1 號窗口 儀表顯示管外徑。
（5）按▼/-鍵進入 1 2 號窗口，輸入被測管路壁厚后按確認鍵。
（6）按▼/-鍵進入 1 4 號窗口，選擇被測管路材質，按確認鍵后用▼/-鍵選擇，儀表顯示不同材質，選擇完畢，再按確認鍵。
例：管路為碳鋼，即儀表顯示0、碳鋼，然后按確認鍵。
（具體材質見說明書9頁菜單 1 4 ）
（7）按▼/-鍵進入 1 6 號窗口，選擇被測管路襯材，輸入方法同（6）。
（8）按▼/-鍵進入 2 0 號窗口，選擇流體類型，輸入方法同（6）。
（9）按▼/-鍵進入 2 3 號窗口，選擇探頭類型，按確認鍵，選擇“5，插入B型探頭”，輸入方法同（6），按確認鍵。
（10）按▼/-鍵進入 2 4 號窗口，選擇安裝方式，選擇“Z法安裝”，
按確認鍵。
（11）按▼/-鍵進入 2 5 號窗口，窗口自動顯示出探頭安裝距離。
（12）按菜單鍵 輸 4 0 ，進入40號窗口，窗口顯示阻尼系數，按確認鍵 輸入20，再按確認鍵。
(13)按 ▼/- 鍵進入4 1 號窗口，窗口顯示低流速切除值，按確認鍵后輸0.03，再按確認鍵。
（14）按菜單鍵輸入26，進入2 6號窗口，選擇“1，固化參數 并總使用”然后按確認鍵。
二、傳感器安裝點的選擇：
測量點要盡量選擇距上游10倍直徑，下游5倍直徑以內均勻直管段，沒有任何閥門、彎頭、變徑等干擾流場裝置，流體必須為滿管。
三、安裝方法：

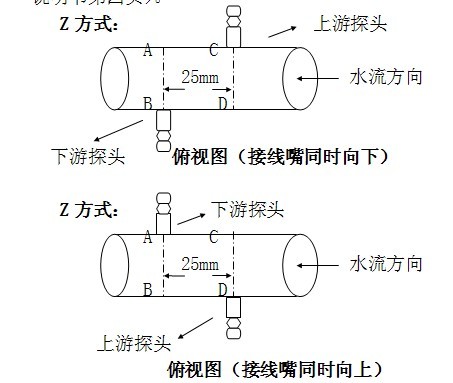

1、Z方式安裝：以管路周長為200mm為例
（1）在管路一面外側劃一長十字為A點，以十字為中心用盒尺向另一側量出1/2周長，即100mm，該點為B點。根據儀表菜單 2 5顯示安裝距離，例如安裝距離為25mm，從A點向一側量出25mm為C點和上面一樣從B點向另一側量出管路1/2周長為D點，B、D兩點連接，D點劃十字，A、D兩點即為兩個探頭安裝點，B、C兩點也可為兩個探頭安裝點，以現場情況而定。
（2）插入式探頭則以A、D兩點為中心焊接好探頭底座。確保焊接周邊不滲水，漏水。底座螺紋上順時針纏繞生料帶或油麻，再將球閥通過絲扣連接于底座上，旋開球閥。安裝開孔工具，開鉆打孔，孔打通后，緩慢向外旋出鉆頭，并迅速關閉球閥（也可再迅速開啟、關斷球閥，放出少量水以沖出打孔時的殘留鐵屑）根據鉆頭的進深，確定管壁及結垢總厚度。根據管壁及結垢厚度，確定探頭的插入深度；旋轉探桿，調節聲楔面收發波束角度（插入式探頭的安裝方式詳見說明書第四頁）。
.jpg)
2、安裝完畢后，按菜單 9 0 顯示上游= 下游= Q值= 上游、下游為信號強度，應大于60以上。上、下游數據接近。Q值為信號質量，應在60以上。如信號強度不理想，應旋轉一側探頭一圈（向內或向外），同時觀查信號強度變化，75-85之間最好。如還不行，應檢查流體內是否含有大量氣泡，或流體不滿管。例：上游=87.5 下游=86.5 Q值=70(Q值總在60-80之間變化)為好。再按菜單 9 1 號窗口，儀表顯示信號傳輸比，此值應盡量調到100%，最次在（100±3）%范圍內波動。
