利用超聲波脈沖測量流體流量的技術發展很快。基于不同原理，適用于不同場合的各種形式的超聲波流量計 已相繼出現，其應用領域涉及到工農業、水利、水電等部門，正日趨成為測流工作的首選工具。

　　2超聲波流量計的測量原理

　　超聲波流量計常用的測量方法為傳播速度差法、多普勒 法等。傳播速度差法又包括直接時差法 、相差法和頻差法。其基本原理都是測量超聲波脈沖順?biāo)骱湍嫠鲿r(shí)速度之差來反映流體的流速，從而測出流量；多普勒 法的基本原理則是應用聲波中的多普勒 效應測得順?biāo)骱湍嫠鞯念l差來反映流體的流速?gòu)亩贸隽髁俊?/p>

　　2.1時差法 測量原理

測流 原理圖

　　時差法 測量流體流量的原理如圖1所示。它利用聲波在流體中傳播時因流體流動方向不同而傳播速度不同的特點,測量它的順流傳播時間t1和逆流傳播時間t2的差值,從而計算流體流動的速度和流量。

　　以上各式中：d為垂直于水流方向上兩換能器之間水平投影的距離，為聲道數，S為兩聲道之間的過水?dāng)嗝婷娣e。

測流 原理圖 src="http://editerupload.eepw.com.cn/fetch/20131227/214759_1_3.jpg">

　　2.2多普勒法測量原理

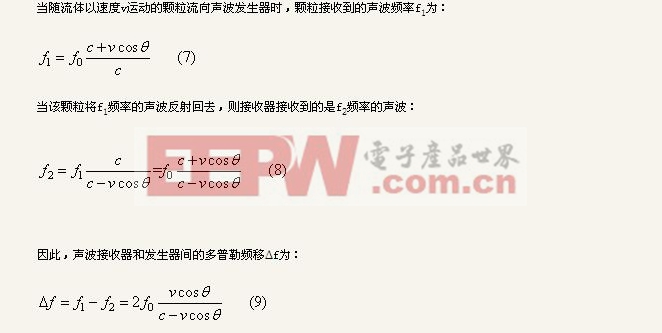

　　多普勒法測量原理，是依據聲波中的多普勒效應，檢測其多普勒頻率差。超聲波發生器為一固定聲源，隨流體以同速度運動的固體顆粒與聲源有相對運動，該固體顆粒可把入射的超聲波反射回接收器。入射聲波與反射聲波之間的頻率差就是由于流體中固體顆粒運動而產生的聲波多普勒頻移。由于這個頻率差正比于流體流速，所以通過測量頻率差就可以求得流速，進而可以得到流體流量，如圖3。

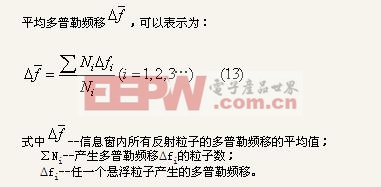

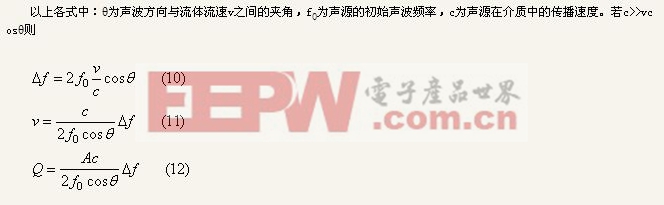

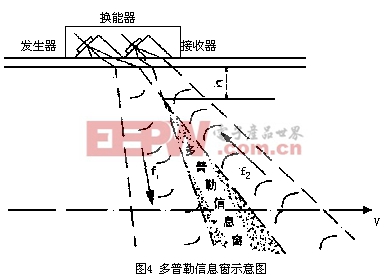

　　式(11)、(12)是按單個顆?？紤]時，測得的流體流速和流量。但對于實際含有大量粒群的水流，則應對所有頻移信號進行統計處理。超聲波多普勒流量計的換能器通常采用收發一體結構，見圖4。換能器接收到的反射信號只能是發生器和接收器的兩個指向性波束重疊區域內顆粒的反射波，這個重疊區域稱為多普勒信號的信息窗。換能器所收到的信號就是由信息窗中所有流動懸浮顆粒的反射波的疊加，即信息窗內多普勒頻移為反射波疊加的平均值。

　　由上可知，該流量計測得的多普勒頻移信號僅反映了信息窗區域內的流體速度，因此要求信息窗應位于管渠內接近平均流速的部位，才能使其測量值反映管渠內流體的平均流速。

　　3超聲波流量計的分類

　　3.1根據超聲波聲道結構類型可分為單聲道和多聲道超聲波流量計

　　單聲道超聲波流量計是在被測管道或渠道上安裝一對換能器構成一個超聲波通道，應用比較多的換能器是外夾式和插入式。單聲道超聲波流量計結構簡單、使用方便，但這種流量計對流態分布變化適應性差，測量精度不易控制，一般用于中小口徑管道和對測量精度要求不高的渠道。多聲道超聲波是在被測管道或渠道上安裝多對超聲波換能器構成多個超聲波通道，綜合各聲道測量結果求出流量。與單聲道超聲波流量計相比，多聲道流量計對流態分布變化適應能力強，測量精度高，可用于大口徑管道和流態分布復雜的管渠。

　　3.2根據超聲波流量計適用的流道不同可分為管道流量計、管渠流量計和河流流量計

　　管道流量計一般是指用于有壓管道的流量計，其中也包括有壓的各種形狀斷面的涵洞，這種流量計一般是通過一個或多個聲道測量流體中的流速，然后求得流量。用于管渠的超聲波流量計除了要具有測流速的換能器以外，還需要有測水位的換能器，根據測得的流速和水位求得流量。用于管渠的流量計一般含有多個測速換能器(由聲道數決定)和一個測水位換能器。多數河流超聲波流量計僅測流速和水位，而河流的過水流量由用戶根據河床斷面進行計算。

　　4應用研究

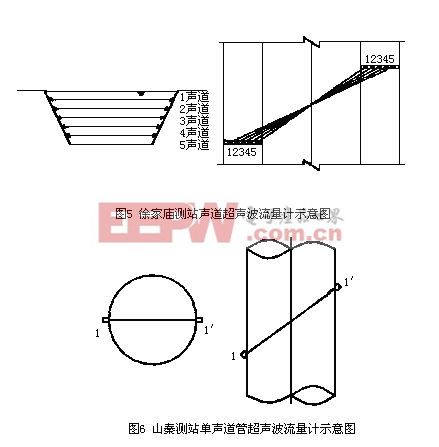

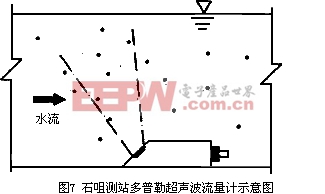

　　結合國家大型灌區信息化建設的研究?jī)?nèi)容，作者在昌樂縣高崖水庫灌區的北干渠上布設了4處監測站：其中徐家廟監測站渠底寬7.0m，水深1.0～2.0m，采用5聲道明渠超聲波流量計監測，見圖5。山秦監測站將一段明渠改造為有壓管道輸水，管徑是1.4m，采用單聲道管道超聲波流量計監測，見圖6。在日照水庫灌區總干渠上布設了6個測站，其中石咀監測站渠寬4m，水深1.5～2m，采用了多普勒超聲波流量計進行監測，見圖7。

　　各測站采用高精度流速儀對所測的瞬時流量進行對比分析。通過比較和個別參數修訂，各測站測出的瞬時流量穩定可靠，與流速儀測出的數據有很高的一致性。

　　5結束語

　　超聲波測流技術以其測量精度高、實時性好的特點越來越得到重視。但因其價格高、專業性強、維護管理要求高使其應用推廣較慢。隨著國家對水利投入的加大和節水型社會的建設，該技術設備將很快成為主要測流手段而得到廣泛的應用。
