1.概述

1.1 測量方法：依據JJG667-1997《液體容積式流量計》檢定規程，以便攜式液體流量標準裝置為標準，以水為介質，采用比較法校準。

1.2 環境條件：氣溫在（15~35）℃范圍內；相對濕度在45％~75％范圍內；大氣壓在（86~108）kPa范圍內。

1.3 測量標準：測量范圍為-12m/s～12m/s的便攜式液體流量標準裝置，準確度：0.5級。

 2.數學模型

    式中：δm——流量計示值絕對誤差（m3）；Qm——校準時間內流量計累積流量示值（m3）；QB——校準時間內標準流量計累積流量示值（m3）；β——水的體膨系數，（-1℃）；tm、ts——分別為流量計、標準器處的液體溫度平均值（℃）。

    3.輸入量標準不確定度的評定

    3.1輸入量Qm的標準不確定度的評定：

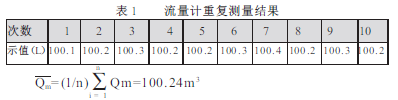

    采用A類評定方法。在Qmax流量點，設定流量計累計流量值100m3，用標準器連續測量10次，結果如下：

    單次實驗標準差：

    任選3臺同類型的流量計，每臺分別在3個不同流量點上重復條件下連續測量10次，按上述方法計算標準差，9組數據如表2。

合成樣本標準差

u（Qm）＝7.342×10-2m3；自由度ν（Qm）＝81

    3.2 輸入量QB的標準不確定度評定

    由檢定證書知，液體流量標準裝置準確度為0.5級，均勻分布，覆蓋因，采用B類評定方法。u（QB）=0.5/不可靠性為10％，自由度為ν（QB）=50。

    3.3 輸入量β的標準不確定度評定

    采用B類評定方法。已知β＝9×10-4℃-1，用界限±50×10-5℃-1均勻分布表示，取包含因子k=10-4℃-1。不可靠性為10％，自由度為ν（β）=50。

    3.4 輸入量tm的標準不確定度

    采用B類評定方法。測量用溫度變送器為0.2級，變化界限±0.2％，均勻分布表示，取包含因子k=，u（tm）=0.2％/＝1.155×10-3。不可靠性為10％，自由度為ν（tm）=50。

    3.5 輸入量ts的標準不確定度

    采用B類評定方法。測量用溫度變送器為0.2級，變化界限±0.2％，均勻分布表示，取包含因子k=，u（ts）=0.2％/＝1.155×10-3。不可靠性為10％，自由度為v（ts）=50。

    4.合成標準不確定度

    4.1 靈敏系數

    由數學模型：

＝1.155×10-3。不可靠性為10％，自由度為v（ts）=50。

    4.合成標準不確定度

    4.1 靈敏系數

    由數學模型：

4.2 標準不確定度匯總表

4.2 標準不確定度匯總表

4.3 合成標準不確定度計算

    各輸入量獨立、不相關，合成標準不確定度：

    uc（δm）＝0.103m3

    4.4 合成不確定度有效自由度

    veff＝25

    5.擴展不確定度

    取置信概率95％，按有效自由度veff＝25，查t分布得：

     kp=t95（25）=2.06

    U95=t95（50)uc（δm）=0.28m3

    6.擴展不確定度報告與表示

    液體容積式流量計示值誤差測量結果擴展不確定度為：

    Qm=100m3  U95＝0.28m3  veff＝25

    液體容積式流量計示值誤差測量結果相對擴展不確定度為：

    U95rel＝0.28/100×100%=0.28％   veff＝25
