玻璃板液位計有六種型式，其中反射式和透光式是基型，基型加上蒸汽夾套或照明燈或防霜玻璃板便成了其它幾種型式。而反射式和透光式的區(qū)別主要在于垂體繕構上的不同，前者用一塊玻璃板、一塊視窗蓋板，后者用兩塊玻璃板、兩塊視窗蓋板，前者用u形螺栓，后者用光六角螺栓。下面通過介紹透光式破璃板液位計的裝配工藝．，寨說明玻璃板液位計的裝配要領。

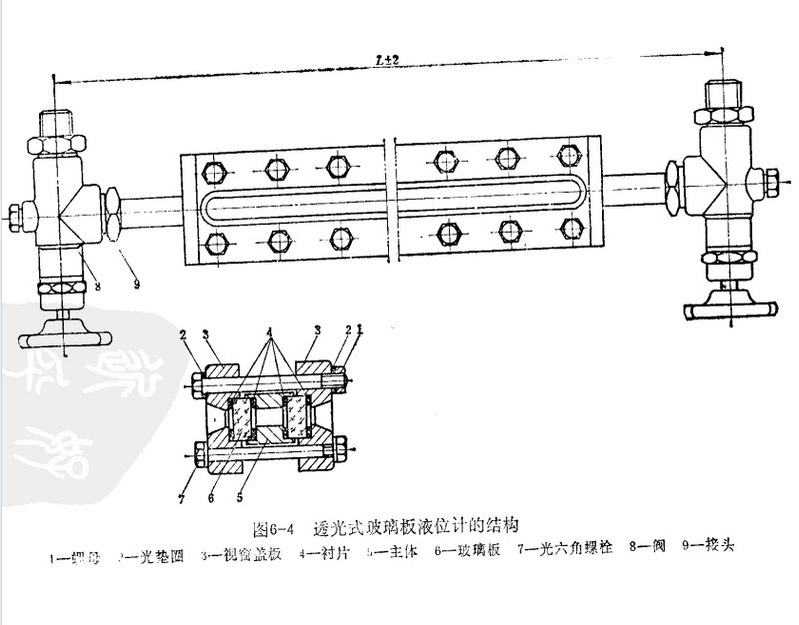

1．透光式玻璃板液位計的結構和裝配透光式玻璃板液位計的結構如圖6-4所示。它由主體5、視窗蓋板3、玻璃板8和閥8等組成。裝好的液位計應進行k5倍￡俸壓先的油壓密封試驗，歷時20zb時，要求無滲漏，無玻璃爆裂。。
(1)用漆刷仔細清除主體5和視窗蓋板3上的雜物，并檢查零件加工面上是否有駔顯縮現、裂痕等損傷。
(2)裝主體部件把一塊視窗蓋板3放在工作臺上，便其加工面(有長槽的一面)向上，并在它的第二排和第五排兩個交叉孔中各插入一根套有墊圈的M10 X l 20光六角螺栓7，螺紋部分向上，然后按圖6-4所示的剖面圖順序，依次在蓋板的長槽里放上襯片4、玻璃板6(磨砂的一面向上)、襯片4、主體5、襯片4、玻璃板6(磨砂的一面向下)、襯片4，再將另一塊視窗蓋板3(長槽的一面向下)穿過螺栓7蓋在上面，在兩根螺栓上套入墊圈，旋上螺母。
雙手握住主體5的連接頭，左右搖動幾下，使襯片4在在長槽內伏貼、平整，并將玻璃板6盡量置于長槽的中間位置，適當地擰緊(但不要太緊)螺母l，固定各零件的相對位置。

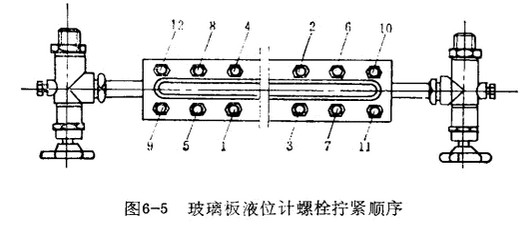

將套有墊圈的光六角螺栓7從同一方向插入視窗蓋板余下的十個孔中，放入墊圈，旋上螺母，然后根據左右對稱、受力均勻的原則，按圖6-5順序，分3至5次依次擰緊螺母，夾緊玻璃板。
(3)裝閥 用接頭9將閥8旋(左旋)在主體5兩端的連接頭上，使連接頭與閥8的內平面接觸，接頭9的六角平面與閥8之間應有3至4毫米的間隙。
用扳手扳緊接頭9和閥8，并使閥8的軸線方向與玻璃視窗平面垂直(90°±2°)，上、下閥的方向必須一致。
2．耐壓試驗 把裝好的玻璃板液位計放在架子上，一只閥關緊，另一只閥打開，并接上油泵，控制液位計內的油壓逐漸上升到1．5倍工作壓力，觀察液位計是否滲钚。玻璃板是否爆碎，襯片是否破裂，如無上述現象，則將閥全部關緊，使主體內部仍保持1．5倍的工作壓力，靜置20d,,時后，觀察液位計應無滲漏，玻璃板、襯片無碎裂。放去剩油，閥端旋上膠俐宋護螺母，試驗即為合格。
液位計主體若有滲漏，則需重新扳緊12只螺母，使其受力均勻，再做試驗。若玻璃板或襯片有破裂現象，則需將液位計全部拆下，仔細檢查主體的長槽平面是否平整光潔以及襯片的質量是否好，外觀是否平整，換去不合格晶，重新裝
配，重新試驗。
