差壓傳感器分類與基本原理
        壓力設備通常分為三種類型：表壓、絕對壓力以及差壓。但從根本上說，它們都屬于差壓測量。
        差壓設備用于測量相對于環境大氣壓的過程壓力。傳感器的過程側處于過程壓力中，而非過程側處于大氣中。表壓測量即為兩側的壓力差。若傳感器的非過程側與大氣相隔離，存留的氣體體積將隨著溫度變化膨脹或縮小，并造成傳感器非過程側的壓力變化。這將導致表壓信號出現嚴重誤差。通常所有的表壓傳感器都有一條內部通道，將非過程側與大氣相連。

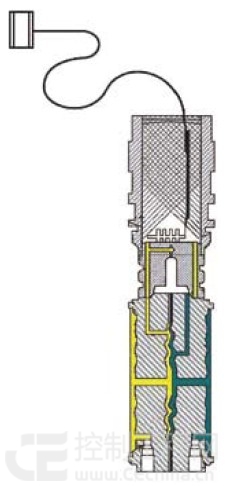

內通道將流體引至設備膜片的兩側。資料來源：Honeywell

        絕壓測量設備與表壓傳感器的相似之處，是都只有一側的傳感器膜片位于過程壓力中。其非過程側被設計為包含一個近似的完全真空。在非過程側的傳感膜片處于完全真空的情況下，絕對壓力讀數可通過測量傳感器非過程側及過程側之間的壓力差而獲得。施加于過程側的任何壓力都為正壓差，即所謂的絕對壓力讀數。
        這表明，所有這些壓力讀數都是相對的，因此表壓和絕對壓力這兩種類型實質上也屬于差壓測量。這使得差壓傳感器比其他類型的傳感器應用面更為寬廣。
        進行差壓測量時，通常在隔膜型傳感器上連接兩個獨立壓力輸入端。壓力被施加在傳感器的兩側，并互相抵消，產生一個等值于兩壓力輸入（如圖）的網絡差分的傳感器響應。高壓端（藍色）和低壓端（黃色）的壓力分別傳輸?shù)絺鞲衅?，以確定差壓。
        讓低壓端口連通大氣，使得施加的過程壓力相對于大氣將是正壓差，傳感器便成為表壓測量。令低壓端口處于完全真空，就能達到近似于絕壓傳感器的效果。
        將大氣壓值視為零始點，進行真空測量時，真空被施加于低壓端口，而高壓端口則與大氣相通。增加的壓差值（增加的負壓）以正輸出變化來表示。
        應用
        差壓設備能測量或輔助測量其他一些過程變量，包括流量、液位以及流體密度。
        流體
        差壓傳感器最常見的應用，是讀出流體測量時孔板兩側的壓力損耗（此處我們僅關注基礎，但可以進行詳細研究）。
        孔板、皮托管、文丘里管、錐形流量計等等，都屬于一次流量元件，當流體流經節流孔時會產生壓力損失。節流量的設定需滿足過程管道、壓力及流體的需求。壓力損耗與節流孔尺寸及包括密度及流速等流體物理性質成比例。通過測量流經一次元件的流體壓力損耗，可計算出流速。
        位于流量元件上游及下游的取壓口與差壓傳感器的高壓及低壓輸入端相連接。管道中的壓力可能高達1,000psi，但壓力損耗通常很小。若使用兩個獨立的表壓設備并求取讀數之差，由于兩設備量程較大，可能會導致綜合誤差。這樣的測量結果很可能不適用于控制。差壓傳感器的量程則小得多，并且只需一臺設備即可進行測量，大大增進了精確度。由于不必使用兩臺傳感器，也減少了現場配線的用量。
         操作要點——確保導壓管內抽除了所有的空氣或其他氣體。多支管通常都有排泄口。
        差壓值可用多種單位表示，但最常用的為水柱高度(in. H2O)。在將差壓讀數轉換為流量值的公式中，這個值成為一個變量。將壓力轉換為流量的一個簡化方法，是取壓力讀數的平方根，以流量百分比表示，然后用這個百分?jǐn)?shù)來計算流量值。
        例如，給定的流量元件，設計其最大流量為1,000gpm(加侖每分鐘)時，壓力損耗為100 in. H2O。100的平方根為10，表示100%流量。在工作條件下，當壓力讀數為49 in. H2O時，其方根為7，則表示70%流量讀數，或700gpm。若配備了具有先進功能的現有現場傳感器，設備便能輕松調用數學公式并指示出流量值，而非壓力值。
        操作要點——為了增進流量測量精確度，在啟動時，最好立即調整DP單元高壓端和低壓端之間的壓力，使其相等，并調節零點。某些多支管的使用，能使這個過程更為簡單快捷。這樣做，可以消除因管道壓力的機械應變而導致的零點影響。在高壓應用，如典型的過熱蒸汽應用中，這樣做極其必要。
        濾網特性
        多數過程都要求流體過濾，以確保濾除超出規定大小的雜質，使其無法流至下游。過濾器具有多種形狀及尺寸，這取決于過程的需求，大至發電廠進水口的寬過濾網，小則到油漆廠的納米級過濾器。若不考慮應用，過濾器的過濾方式都非常相似。由于過濾器阻攔雜質，將縮小流體可通過的面積，這個節流作用將導致過濾器上游側的壓力增大。

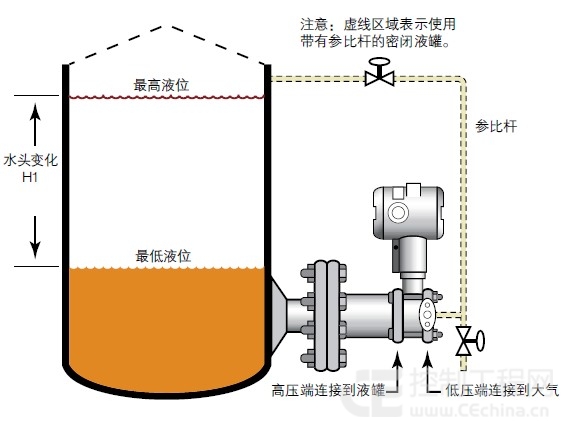

       若液罐為密閉且可加壓，參比桿的使用， 使得設備可將液體產生的靜壓力與水罐
內部壓力而非大氣壓力相比較，這樣便確保了液位讀數的正確。

        通過測量上下游之間的差壓，可對過濾器的過濾作用作出判斷：差壓增大意味著堵塞。在前面提及的流體測量應用中，上游壓力通常遠大于壓力損耗值。這里也同樣，采用差壓測量能提供更高的精確度并減少測量所需的設備數量。
        操作要點——過濾器可能在其元件兩端產生明顯的差壓。當流體通過時，若差壓讀數為零，則可能預示著過濾器元件故障，使流體毫無阻礙地通過，而未經過濾的流體將流往下游。
        液位
        容器液位是差壓傳感器的一種常見應用，并且常常是最節約成本的方案。液罐內的液體會產生一個水頭壓力，可在液罐底部測得。水頭壓力是液體高度和密度的函數。
        若液罐是開放或開口容器，可用表壓設備來測量液位，但對于多數液罐來說，產生的壓力通常都極小。水頭壓力一般不超過400 in. H2O。表壓傳感器的量程通常比這大得多。因此，為了改善精確度，最好使用更精密的DP傳感器，令其低壓端連接到大氣即可。
        若液罐為密閉容器，使用DP傳感器還將更為經濟。密閉液罐內的液體在壓力達到平衡前會釋放出水蒸汽，水蒸氣對液體表面施壓，這個壓力將增加到液罐底部所測水頭壓力讀數中。計算實際液位時，需要從總水頭壓力中減去蒸汽壓力。同樣，比之使用兩臺獨立的表壓傳感器，只需使用一臺DP傳感器便可同時接收總水頭壓力及蒸汽壓力。差壓用網絡水頭壓力來表示，即是液位。
        實際應用中，需考慮的事項比上面提到的更為復雜。隔離膜片的使用，充氣的細導管，物理安裝要求，等等，都要列入考慮，因此必須充分了解你的需求。
        操作要點——在封閉液罐上安裝遠程密封DP傳感器時，最好能將細導管集束，使得它們處于同樣的溫度條件下。當其中一條被陽光加熱，而另一條沒有的時候，會因液體熱膨脹不同而導致誤差。
        密度
        液位應用中，若液罐中裝盛的材料較昂貴，在計量庫存時，當然希望液位測量越精確越好。溫度變化通常會導致液體密度變化，密度變化又轉而影響罐底水頭壓力與液位之間的關系。一種用于測量密度變化的方法，是將相隔特定距離的取壓口以固定件固定在罐壁上。差壓傳感器可在與兩個取壓口不同的位置安裝，然后可通過計算測得液體密度。
        若罐內液體密度為1.0，傳感器取壓口分隔10in.，只要兩取壓口都位于液面下，無論液位如何，傳感器讀數將始終維持在10 in. H2O。但若液體溫度下降，密度相應會上升。例如，若密度增大3%，傳感器讀數也將增加3%，變?yōu)?0.3 in. H2O。0.3 in.的液位變化，對于大直徑液罐而言，將意味著上千加侖的物品計量誤差。因此，還需獲取密度讀數，以便對液位值作出修正。
        泄露檢測
        在一些啟動或維護當中，有必要對管道及容器作泄漏測試。測試泄漏有多種方法，包括通過聞嗅判定是否有特殊氣體如氦氣的逸出，或者觀察是否有顏料或在紫外線下可見的液體的滲漏。這些方法可能成本較高。另一種簡單又節省的方法，是進行壓力衰減測試。
        做壓力衰減時，需要對容器施加試驗壓力，然后監測一段時間內的壓降情況。較大的容器通常在較小的壓力下試驗，因?yàn)檩^大的受力面積意味著需要施加更大的力。對于低壓級別，通常用差壓傳感器更容易觀察到微小變化，因?yàn)椴顗簜鞲衅鞯牧砍掏ǔ１缺韷簝x表的小。
        一種更迅捷地檢測泄漏導致的壓力變化的常用方法，是使用一個容積與被試容器相當?shù)膮⒈热萜鳌⒈热萜鞅仨毷孪冉?jīng)過無泄漏驗證。向兩個容器同時施加壓力或真空，容器之間用差壓傳感器相連。當兩個容器達到相同的試驗壓力值時，將它們相互隔離。傳感器精密的量程范圍，可迅速檢測出兩容器之間的任何變化，指示出可能產生的泄露。此方法通常是臨時性的，用于難以獲取電源的場合，而電池供電的無線DP傳感器能在試驗過程中提供現場顯示，同時提供獲取及記錄實驗結果的方法，無需使用數據采集設備。
        黏度
        科里奧利流量計因其可測量除質量流體以外的多種流體特性，而得到了廣泛的認可?？评飱W利元件能提供密度、固體百分率、比重（百利糖度，波美）、溫度的測量。但它較少用于黏度的測量。為了實現這一功能，通常要求安裝一臺差壓傳感器，其兩個取壓口分別位于科里奧利傳感器的上下游。通過流量計指示的流量、密度以及溫度數據，結合差壓傳感器的讀數，便可通過主機控制器計算獲得流體黏度。本文來源：http://www.lcrbsl.com/。
