浮球液位計結構與外形尺寸

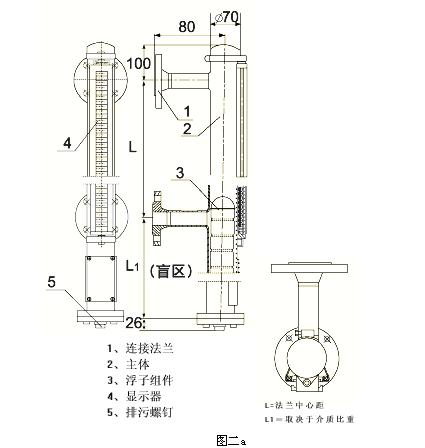

1、基本型(圖二a)

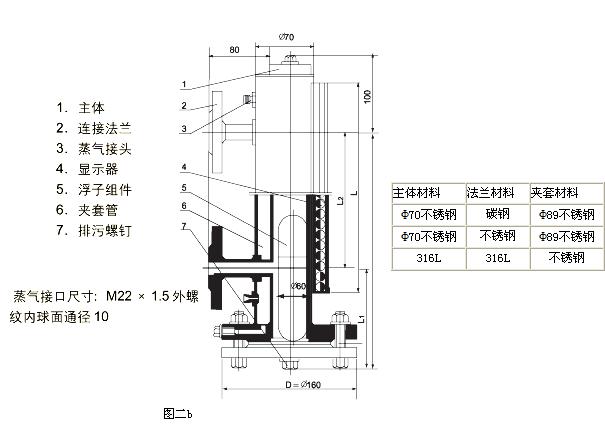

2、夾套型(圖二b)



八、浮球液位計應用須知
　　1、側裝式液位與被測容器的上下分液管間最各裝一只截止閥門以便打開或總裝液位計，另一方面為維修液位帶來方便。在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
　　2、安裝液位計，法蘭中心線垂直度∠4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或耳朵攀)作固定支撐以增加強度。
　　3、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，最好單獨穿鐵管鋪設，或用二芯電纜鋪設，層只能一端接地。
　　4、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。
　　5、對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計(因?yàn)檫@些雜質會對浮子組件造成卡阻)
　　6、外形結構圖中的“L1”為側裝式液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的L1詳細參數見表三(僅作參考)
九、浮球液位計安裝使用和維護
　　1、液位計安裝必須垂直，以保證浮球組件在主體管內能上下運動自如。
　　2、最好在容器與液位計之間裝截止閥，以便清洗和檢修液位計時切斷物料。
　　3、液位計主體管周圍不容許有導磁體靠近，否則直接影響液位計正常工作。
　　4、液位計安裝完畢后，需要用磁鋼進行校正，對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
　　5、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱翻黑心失靈或亂翻(若出現此現象待興衰液面平穩后可用磁鋼重新校正)
　　6、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出小液位計主體管外。待液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新安裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
　　7、根據介質情況，可定期打開排污法蘭清洗主體管內沉淀物質。
