| 電磁流量計口徑的正確選型 | |||||||||||||||||||||||||||||||||||||||||
| 傳感器通常選用與工藝管道相同的口徑,這樣安裝方便。但它的前提是管內流體的流速應在常用范圍 | |||||||||||||||||||||||||||||||||||||||||
| 例如:測潔凈水時,經濟流速是1.5-3m/s,測易結晶的溶液時,應適當?shù)靥岣吡魉伲?-4m/s為宜,起 | |||||||||||||||||||||||||||||||||||||||||
![]() ![]() ![]() ![]() |
|||||||||||||||||||||||||||||||||||||||||

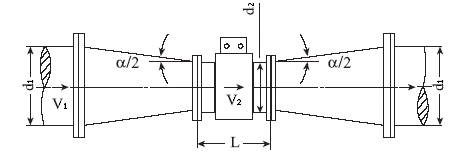

| 點小圖看大圖 | |||||||||||||||||||||||||||||||||||||||||
| 這種選擇適用以下幾種情況: | |||||||||||||||||||||||||||||||||||||||||
| A、管道內的流速偏低,工藝流量又較穩定,為滿足儀表對流速范圍的要求,在儀表部分局部提高流速 | |||||||||||||||||||||||||||||||||||||||||
| 選擇傳感器口徑小于工藝管道口徑,在傳感器的前后加接異徑管; | |||||||||||||||||||||||||||||||||||||||||
| B、從價格上考慮,對于大口徑電磁流量計,口徑越大,價格越高。對管道內流速偏低,工藝參數穩定 | |||||||||||||||||||||||||||||||||||||||||
| 的情況,可選用口徑較小的傳感器,這不僅可使儀表運行在較好的工作狀態下,還可降低儀表費用。 | |||||||||||||||||||||||||||||||||||||||||
| A、異徑管錐角的選擇 | |||||||||||||||||||||||||||||||||||||||||
| 為了在安裝異徑管后不過多影響流速的分布,不影響電磁流量計的精度,要求異徑管的中心錐角 α不 |
|||||||||||||||||||||||||||||||||||||||||
| 大于15°,越小越好。這樣可把異徑管視為直管段的一部分。 | |||||||||||||||||||||||||||||||||||||||||
| B、加裝異徑管會產生壓力損失 ( 該壓力損失不影響電磁流量計的測量 ) | |||||||||||||||||||||||||||||||||||||||||
| 總的壓力損失由三部分組成: | |||||||||||||||||||||||||||||||||||||||||
| 漸縮管中的壓力損失 | ![]() |
||||||||||||||||||||||||||||||||||||||||
| 漸擴管中的壓力損失 | |||||||||||||||||||||||||||||||||||||||||
| 傳感器測量管中的壓力損失 |
|||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||
| 例如:α =8度 時ξ 的值 | |||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
| 說明:安裝異徑管帶來的壓力損失,并不影響電磁流量計的測量。此處加以公式說明,是考慮到客戶 | |||||||||||||||||||||||||||||||||||||||||
| 可能要采集下游管道的壓力信號。 | |||||||||||||||||||||||||||||||||||||||||
