標準與長頸噴嘴流量計產品比較圖

    標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
適用范圍
    1、 公稱直徑：50mm≤DN≤500mm
    2、 公稱壓力：PN≤32MPa
    3、 孔徑比：0.30≤β≤0.8
    4、 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10 7
                    0.44≤β≤0.8時，20000≤ReD≤10 7
    5、精度：１級
結構形式
    標準噴嘴由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與較遠的下游處。噴嘴總長度：

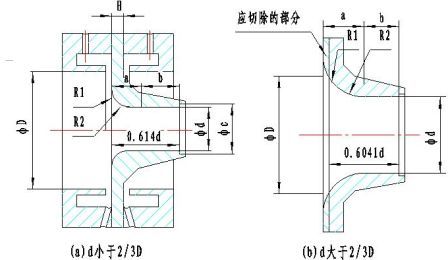

具體外形結構見圖：


 詳細信息

概述
    長徑噴嘴主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
適用范圍
    1、公稱直徑：50mm≤DN≤630mm
    2、公稱壓力：PN≤32MPa
    3、孔徑比：0.2≤β≤0.8
    4、雷諾數范圍：10000≤ReD≤1×107
    5、精度：0.5級，１級
結構形式
    長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。
    長徑噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.8
                        低比值噴嘴0.25≤β≤0.5

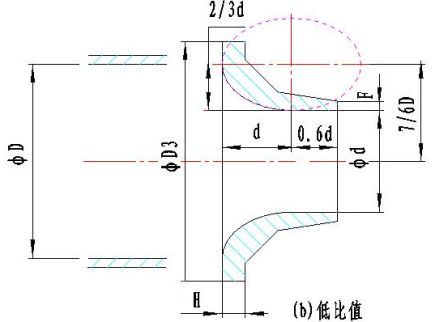

    當β值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖
