電磁流量計廠家安裝指南

金湖捷特儀表專業生產電磁流量計、渦街流量計等系列廠家，公司技術力量雄厚，擁有一批理論與實踐經驗豐富的自動化儀表專業人才，向廣大用戶提供從設計、制造、選型、指導安裝、調試等一系列服務；公司嚴格遵循ISO9001：2000國際質量管理體系要求，為廣大用戶提供質量上乘，工藝精湛的流量計產品。

JTLDE電磁流量計安裝指南:
對外部環境的要求:
1、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時,須有隔熱,通風的措施。
2、流量計最好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬,須有防潮和防曬措施。
3、流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。
4、為了安裝,維護,保養方便,在流量計周圍需有充裕的安裝空間。
5、流量計安裝場所應避免有強磁場及強振動源。
電磁流量計對直管段的要求:
入口/出口直管段:入口:15倍口徑，出口:5倍口徑。
對接地的要求:
為了使儀表可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的接地,接地電阻<10Ω.(若金屬管道接地良好時,無須專設接地裝置.)
對安裝位置的要求:
1、流量計在使用中必須保證管道始終充滿流體。
2、在流量計傳感器頭部不可積聚氣泡,在垂直管道上使用時,應選流體自下向上流動的位置。

JTLDE電磁流量計接線指南:

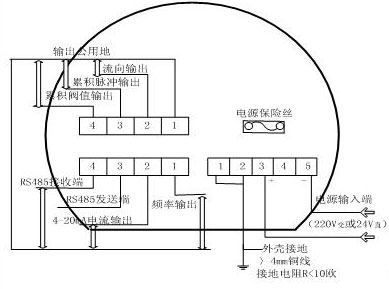

1、分體式電磁流量計的供電電源,輸出信號的接線流量計的電源,輸出信號接線端子均在轉換器殼內,見下圖。

注:信號線與電源線必須分設

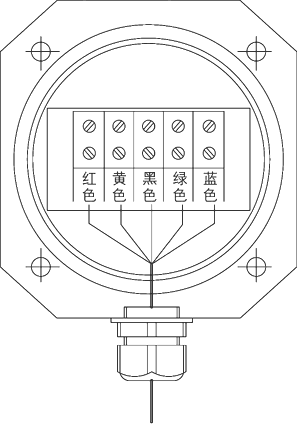

2、流量傳感器和轉換器之間的接線(分體式用)在流量計為分體式時,傳感器與轉換器之間的接線方法見下圖。

與傳感器連接的專用電纜線
注:分體式流量計傳感器與轉換器連接電纜盡可能短,不要將多余的電纜卷在一起，連接電纜不能與其他電纜線,如變壓器,電動機及其它動力電纜線裝一起,其距離至少大于1m。 連接電纜不能在中途斷開或短路也不能改變訂貨要求長度. 電纜布線應盡量避免干擾源。
