一、開關量輸入Dl(可選)
信號方式:高電平:20一30 VDC
低電平:≤2VDC
輸入電阻:2.7KQ
點數一點
DI功能一下列任意一種功能可組態給可選的DI信號
·實現利用外部信號進行量程切換
·累積器控制一內置累積器起動/停止/復位
·利用外部信號設置固定值輸出一固定電流值和脈沖輸出
·利用外部信號進行調零一執行調零(在線零流量時)

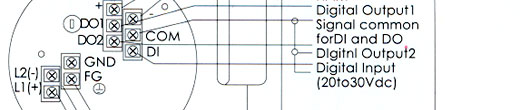

二、開關量輸出D01(標準)
輸出方式:晶體管集電極輸出
輸出量:一點
輸出容量:30VDC,200mA/max

三、開關量輸出D02(可選)
輸出方式固態繼電器輸出(無極性)
輸出量:一點
輸出容量:150VDC,150mA/max或150V ac(峰一峰),100mA/max

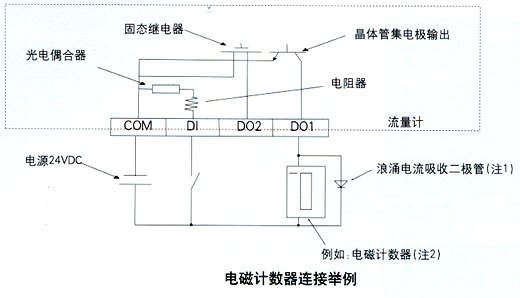

D01和D02功能一下列任意一種功能可組態給D01(標準)或者D02(可選)
脈沖輸出(只適用D01)
脈率:3.6一3,600,000,RAses/hr
脈寬:0.5一500ms(但是100%流量時小于一半周期)
多量程選反輸出(注1)
上/下限報警輸出(注2)
空管報警輸出
預置計數輸出
轉換器故障報警輸出:R0M、RA陽、勵磁電流、模數轉換、無效總量等故障報警
注1：4量程切換和正/反2個量程切換需要二個輸出(D01and D02)
注2：報警輸出時常開或常閉可設定。
